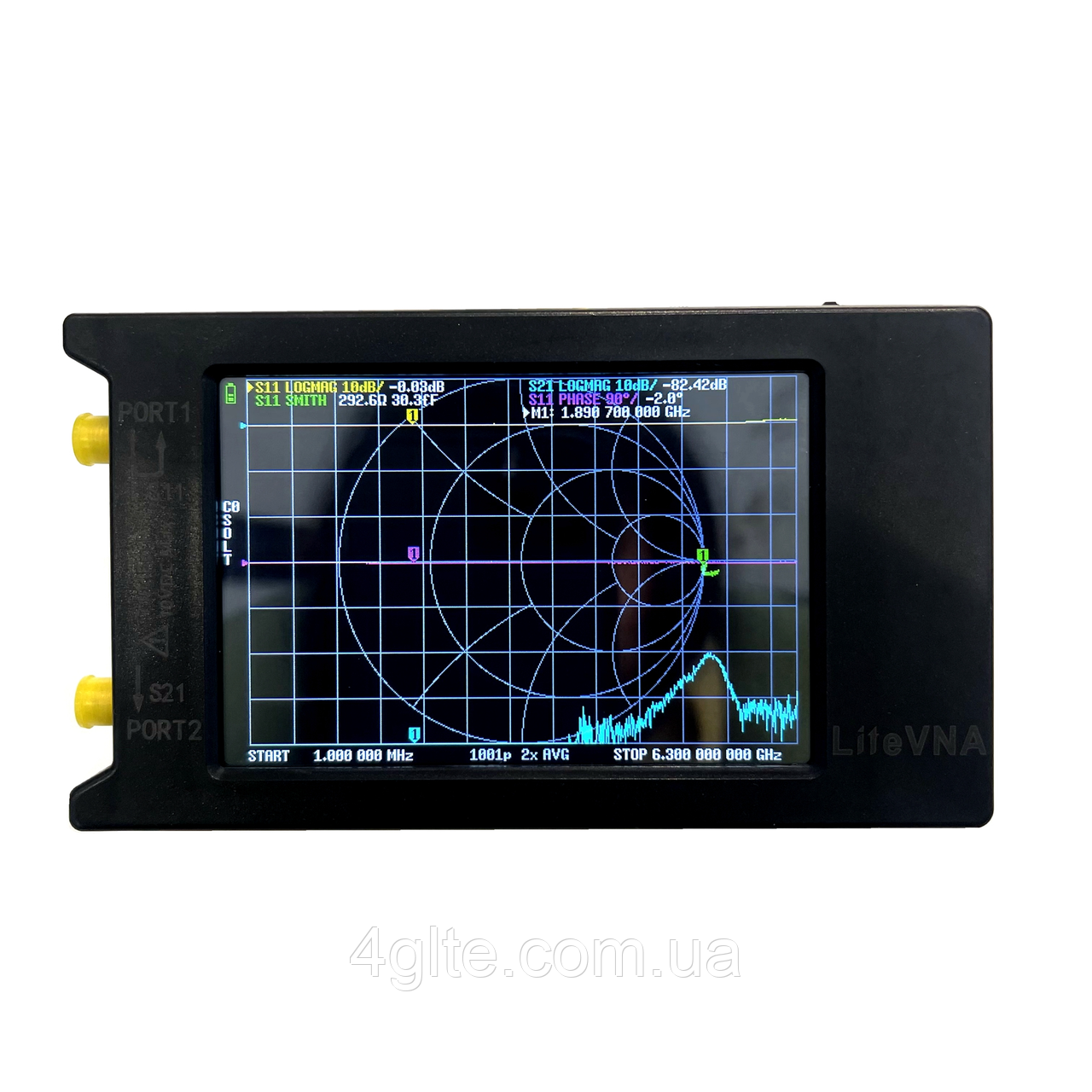

LiteVNA 64 Zeenko ZN-406

1. Вступ

Дякуємо за вибір LiteVNA. Пристрій LiteVNA створений на базі популярних рішень NanoVNA та SAA2 і є компактним портативним векторним аналізатором ланцюгів (VNA) з надшироким діапазоном вимірювань від 50 кГц до 6 ГГц.

Для зменшення енергоспоживання та габаритів у LiteVNA використовується один змішувач. Вимірювання S11 та S21 виконуються за допомогою внутрішнього RF‑перемикання, а режими TDR та DTF реалізовані з використанням IFFT‑перетворень.

Це керівництво підготовлене на основі офіційного User Guide LiteVNA та документації NanoVNA.

Технічні характеристики LiteVNA 64

Діапазон частот: 50 кГц – 6,3 ГГц

Динамічний діапазон системи:

• 70 дБ (до 3 ГГц, після калібрування)
• 50 дБ (понад 3 ГГц, після калібрування)

Рівень шуму S11:

• < −50 дБ (до 3 ГГц)
• < −40 дБ (понад 3 ГГц)

Стабільність частоти: <0,5 ppm (0…+50 °C)

Швидкість сканування: понад 550 точок/с (Avg = 1)

Кількість точок:

• на пристрої: 10–1001
• через USB: 1–1024

Живлення: USB 5 В ±0,5 В, до 1 А

Акумулятор: Li‑Po 3,7 В, 2000 мА·год

Робоча температура: −10…+50 °C

Роз’єми: SMA (female)

Екран: 3,95″ TFT LCD, 480×320

2. Інтерфейс користувача

Головний екран

На головному екрані відображаються основні параметри вимірювання:

1.       START frequency — початкова частота

2.       STOP frequency — кінцева частота

Початкову та кінцеву частоти можна вибрати натисканням на екран і змінити за допомогою джойстика (JOG) або екранної клавіатури.

3.       Маркери — відображаються у вигляді пронумерованих трикутників на трасі.

4.       Статус калібрування — показує активний слот калібрування (C0, C1 тощо).

5.       Опорна позиція — положення нуля шкали для вибраної траси.

6.       Інформація маркера — частота та значення у точці маркера.

7.       Статус траси — канал (S11/S21), формат відображення, масштаб і поточне значення.

8.       Статус акумулятора — напруга батареї та індикатор заряду.

Екран меню

Меню відкривається: - дотиком до екрана поза областю маркерів; - натисканням на джойстик.

Екран цифрової клавіатури

Використовується для введення частоти та параметрів: - цифрові клавіші — введення значення; - Back — видалення символу; - Unit — миттєве застосування одиниці вимірювання; - поле введення — відображає введене значення.

3. Налаштування пристрою

Збереження налаштувань

Меню CONFIG → SAVE зберігає загальні параметри пристрою: - калібрування сенсорного екрана; - яскравість дисплея.

⚠️ Дані калібрування вимірювань цією командою не зберігаються.

Інформація про версію

CONFIG → VERSION — відображає версію прошивки та апаратної частини.

Регулювання яскравості

CONFIG → BRIGHTNESS — зміна яскравості дисплея за допомогою джойстика.

Режим оновлення прошивки

CONFIG → BOOTLOAD → RESET AND ENTER — вхід у режим оновлення прошивки. Також можна затиснути джойстик під час увімкнення живлення.

4. Виконання вимірювань

Загальна послідовність

1.       Встановити діапазон частот.

2.       Виконати калібрування.

3.       Під’єднати досліджуваний пристрій (DUT).

⚠️ Після зміни діапазону частот рекомендується повторне калібрування.

Налаштування діапазону частот

Доступні три режими: - START / STOP - CENTER / SPAN - CW (неперервна частота)

CW‑режим використовується для безперервного випромінювання на одній частоті.

Калібрування

Калібрування є обов’язковим для точних вимірювань.

Порядок виконання: 1. CAL → RESET → CALIBRATE 2. Під’єднати OPEN → підтвердити 3. Під’єднати SHORT → підтвердити 4. Під’єднати LOAD → підтвердити 5. Під’єднати THRU між портами → підтвердити 6. DONE → зберегти у потрібний слот

5. Відображення трас

·       До 4 трас одночасно

·       Кожну трасу можна увімкнути або вимкнути

Формати відображення

·       LOGMAG

·       PHASE

·       DELAY

·       SMITH

·       SWR

·       POLAR

·       LINEAR

·       REAL / IMAG

·       RESISTANCE / REACTANCE

6. Маркери

·       До 8 маркерів

·       Використовуються для аналізу частоти та значень

За допомогою маркерів можна задавати START, STOP, CENTER та SPAN діапазону.

7. Часова область (TDR / DTF)

LiteVNA підтримує перетворення з частотної області в часову.

DISPLAY → TRANSFORM → ON

Налаштування: - Bandpass - Low‑pass (TDR) - Вікна: Minimum / Normal / Maximum - Velocity Factor — коефіцієнт швидкості поширення сигналу в кабелі

8. Збереження та завантаження даних

·       До 7 наборів калібрування

·       Автоматичне завантаження слота 0 під час увімкнення

Карта MicroSD

·       Формати: SNP, BMP

·       FAT / FAT32

·       Об’єм до 32 ГБ

9. Робота з NanoVNA‑APP

LiteVNA повністю сумісний з NanoVNA‑APP: - керування вимірюваннями; - збереження даних; - оновлення прошивки; - захоплення екрана.

Підключення здійснюється через USB (CDC Virtual COM).

10. USB‑інтерфейс і протокол

LiteVNA використовує протокол SAA2.

·       USB CDC (Virtual COM)

·       Підтримка DFU‑режиму

·       Прямий доступ до FIFO‑даних

⚠️ Дані через USB передаються без застосування користувацького калібрування.

Висновок

LiteVNA 64 Zeenko ZN‑406 — потужний і компактний інструмент для вимірювання антен, кабелів, фільтрів та RF‑трактів у діапазоні до 6 ГГц.

Переклад та адаптація: Mod UA DP / 2026
